Tanques soldados por FSW

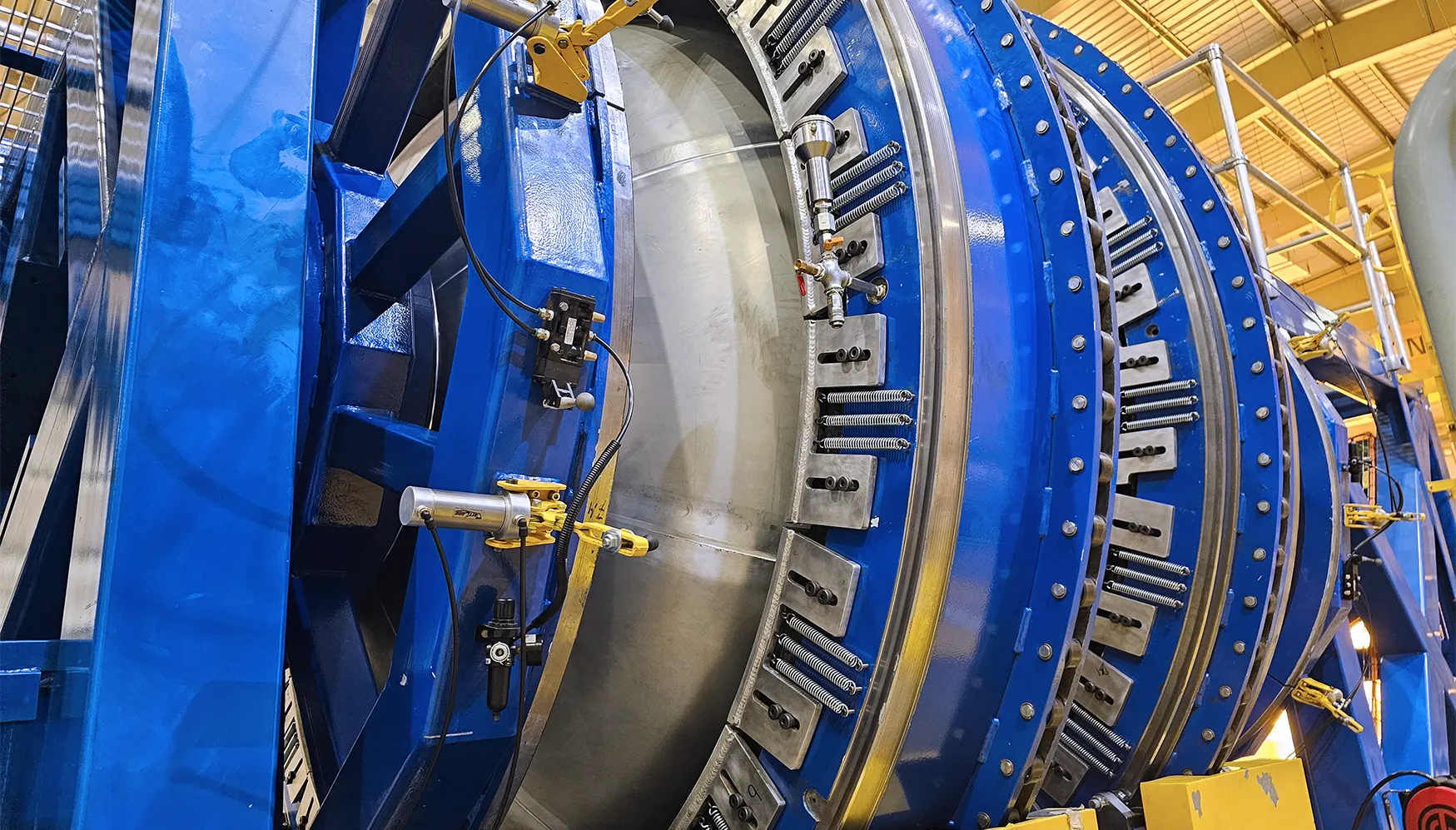

Poseemos la capacidad de desarrollar estructuras presurizadas y no presurizadas a través de la técnica de manufactura de Friction Stir Wielding (FSW). Como última experiencia, llevamos a cabo el diseño, fabricación e integración de un tanque prototipo de primera etapa del lanzador Tronador II-250. Con 3,5 metros de longitud, 2,5 metros de diámetro y 3,2 milímetros de espesor fue soldado por el método de fricción-agitación bajo estándares internacionales de la American Welding Society, una tecnología de uso inédito en el país. Todos sus componentes son de aluminio 2219 de uso espacial.

Casquete
Elemento de cierre
del tanque

Pollera de Tanque
Extensión de la envuelta
que permite la vinculación
con otras estructuras
primarias

Envuelta
Sección cilíndrica del tanque

Interfaz

Soldadura Circunferencial Brida/Domo

Soldadura Meridional Gajos

Soldadura Circunferencial Casquete/Envuelta

Soldadura Longitudinal Largueros/Envuelta

Soldadura Circunferencial Envuelta/Envuelta

Soldadura Longitudinal Envuelta/Envuelta

Pase por los íconos para conocer las partes o el tipo de soldadura del tanque

Este prototipo constituye un hito para el proyecto Tronador, el cual es llevado adelante por VENG y la agencia espacial nacional (CONAE), dado que es la tecnología habilitante que permitirá alcanzar la fabricación final de los tanques estructurales de primera etapa, cuya longitud será de 8 metros para el oxígeno líquido y de 6 metros para el kerosene. Estos tanques cumplen de manera simultánea la función de fuselaje y almacenamiento de los propelentes



El proyecto Tronador tiene el objetivo de colocar satélites en órbitas bajas a 600 kilómetros de la Tierra desde el territorio nacional a través de un lanzador desarrollado íntegramente en el país. El Tronador II forma parte del Programa Inyector Satelital Para Cargas Útiles Livianas (ISCUL) diseñado por la Comisión Nacional de Actividades Espaciales (CONAE).

Soldaduras Especiales: Centro de Soldadura por Fricción (FSWC)

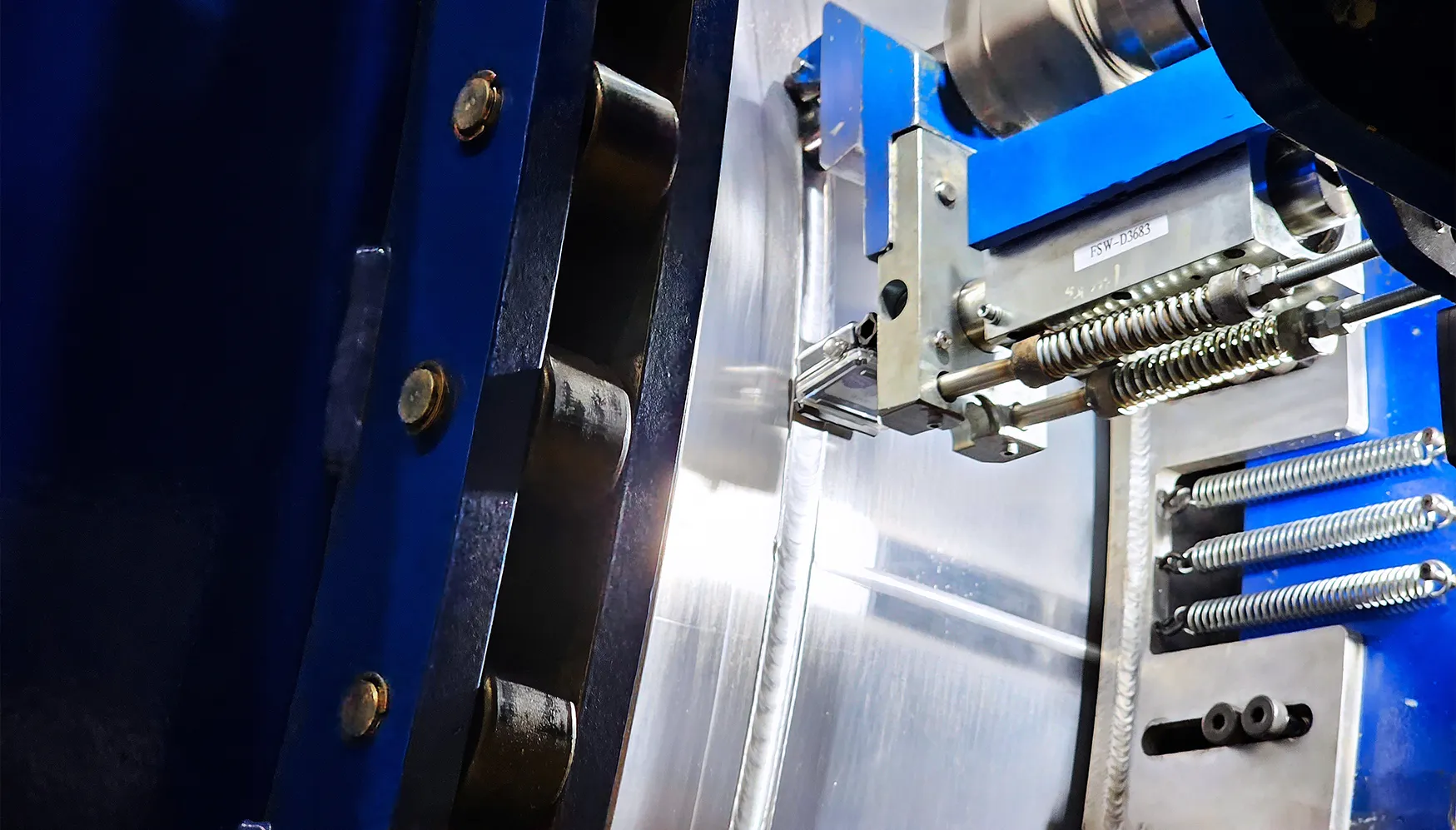

Proceso de soldadura en estado sólido donde se utiliza una herramienta no consumible para unir dos piezas sin fundir el material de las mismas. Esto permite lograr eciencias de junta muy altas en aleaciones donde la soldadura convencional (fusión) degrada las propiedades mecánicas en un alto porcentaje. Por ello, la soldadura por fricción es ampliamente utilizada en la industria espacial, naval y militar para soldar, principalmente, aleaciones de aluminio.

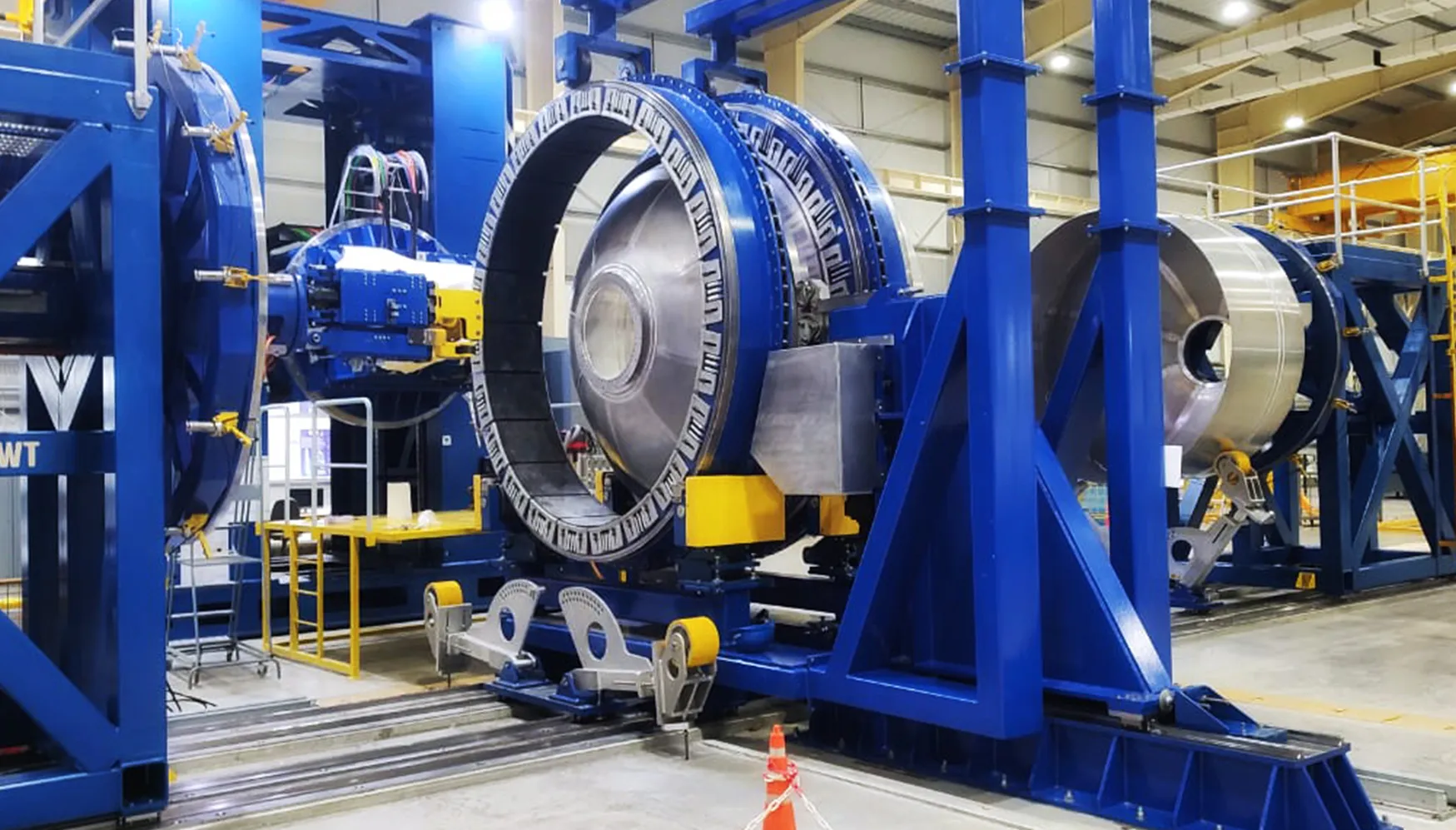

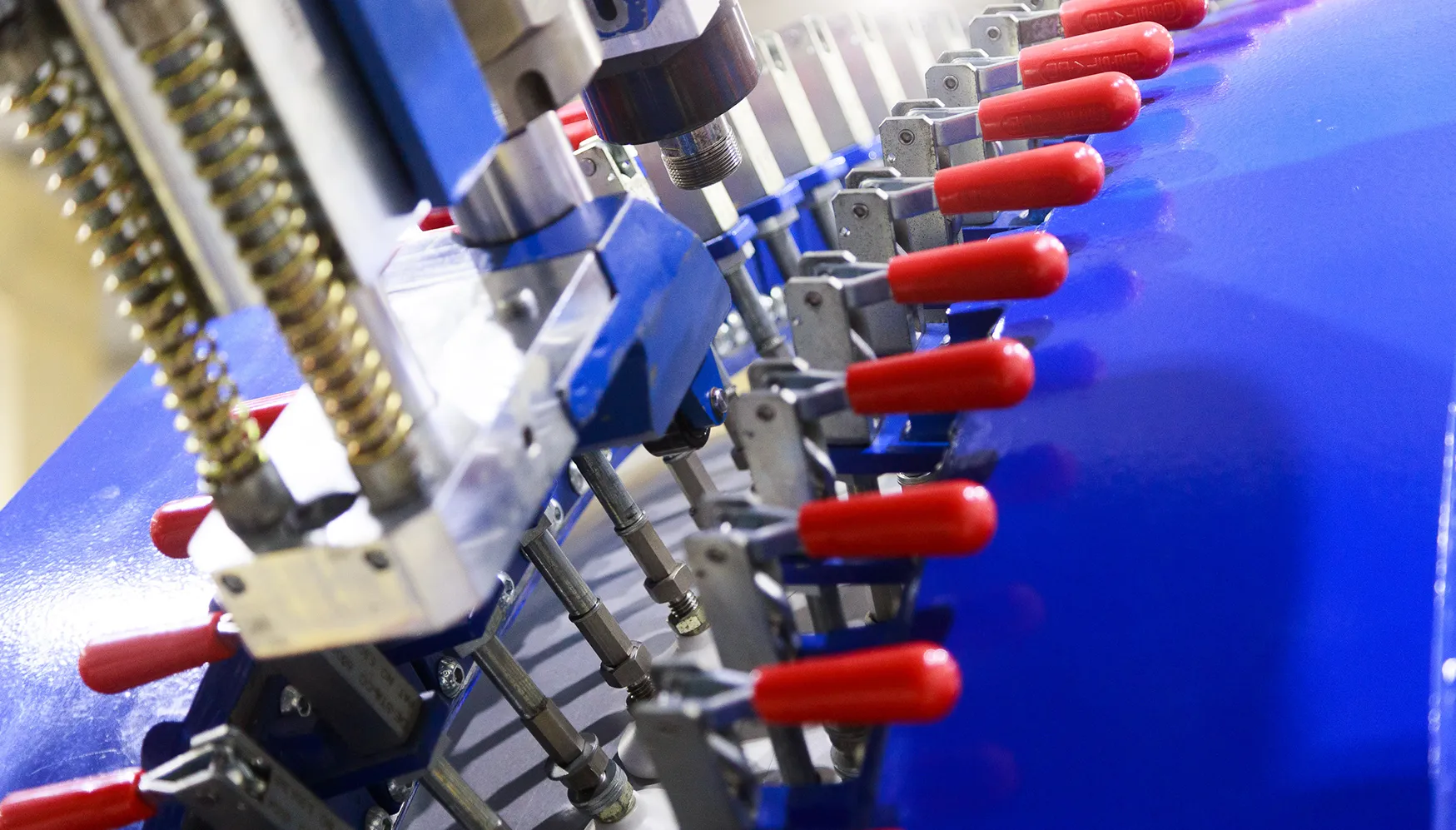

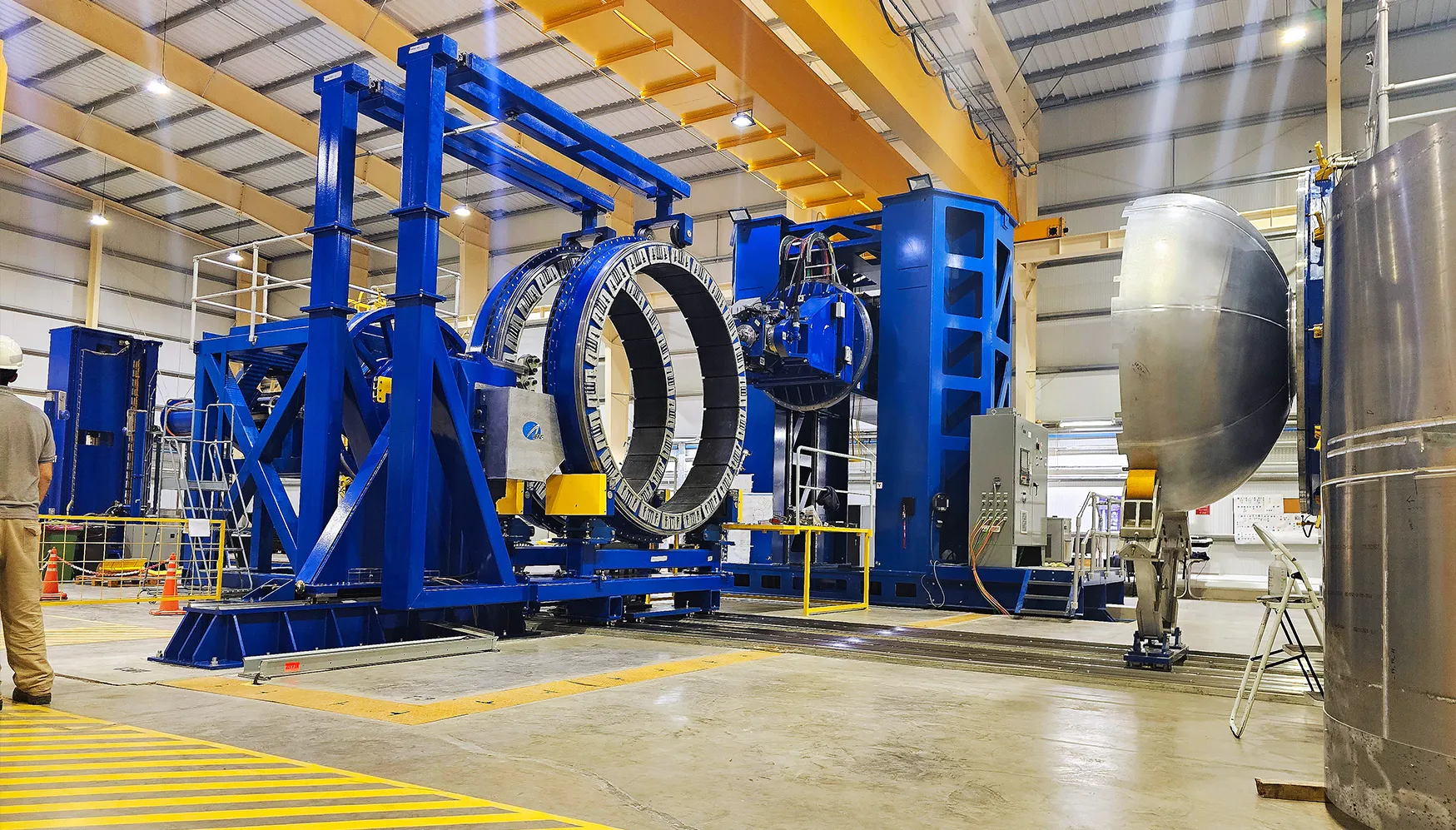

Centro de Soldadura por Fricción (FSWC)

FABRICANTE
Nova Tech Engineering Inc.
GEOMETRÍA
Soldaduras longitudinales, circunferenciales
JUNTAS
Tope, Solapadas
MATERIALES
Aleaciones de aluminio
ESPESORES
2,4 mm – 13 mm
LONGITUD DE SOLDADURA
2600 mm (máxima)
RPM HERRAMIENTA
5 rpm – 2000 rpm
CARGA MÁXIMA
53400 N
TORQUE MÁXIMO
450 Nm

Brochure Mecanizados Especiales
